青岛旋臂吊：轻型工作强度起重机

来源：http://qingdao.sscrane.cn/news843090.html发布时间：2022-07-25

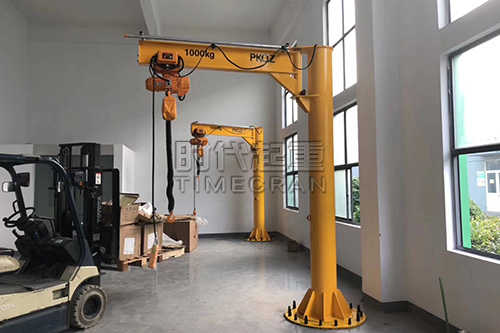

　　青岛旋臂吊属于轻型工作强度起重机，由立柱，回转臂回转驱动装置及电动葫芦组成，具有自重轻，跨度大，起重量大，经济耐用。机械效率高，安装、使用、维修方便，成本较低。

　　旋臂吊立柱采用圆管制造，两端分别焊接底板和旋转轴，上部安装腰圈轨道。底板通过化学螺栓与混凝土地面连接固定，保证青岛悬臂吊的稳定性。旋转轴上开有通孔，实现电缆从立柱内部隐蔽穿线。旋转轴上可安装360°集电器，使旋臂能够实现n×360°旋转。腰圈轨道用于悬臂吊旋转，轨道上有若干通孔，用于安装旋转限位挡块，可以实现0-360°角度限制。

　　旋臂吊旋臂采用工字钢和H型钢制作，能适用各种环链葫芦的安装和运行。两端安装可移动式止挡，保证葫芦在特定的行程内工作。

　　旋臂吊支架采用矩形管和钢板焊接，用于支撑旋臂。采用三角形支撑，力学结构好，自重轻，安全级别高。支架下方安装有两只旋转车轮，车轮踏面贴合在腰圈轨道上，结构稳定，其中一只为主动车轮，可通过轻型蜗轮蜗杆减速电机驱动主动车轮，实现旋臂吊的电动旋转。

　　旋臂吊回转装置采用圆管作为壳体，内部安装调心滚子轴承，可实现旋臂自由转动，由于调心滚子轴承自身的性能，即使腰圈与立柱的同心度略有偏差，也能保证旋臂吊安全正常使用。

　　旋臂吊旋臂上可安装C型轨道，用于安装电动葫芦的供电线缆，外观紧凑美观，适用性高。
